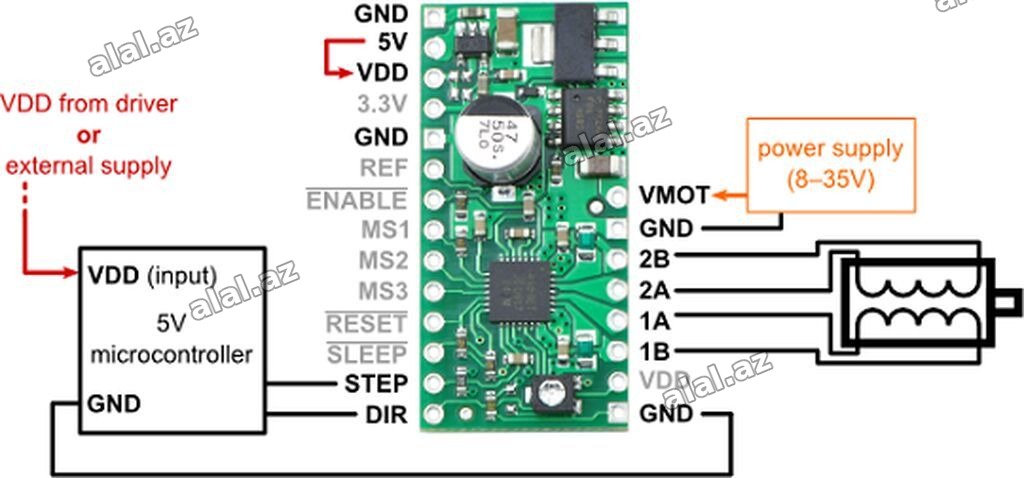

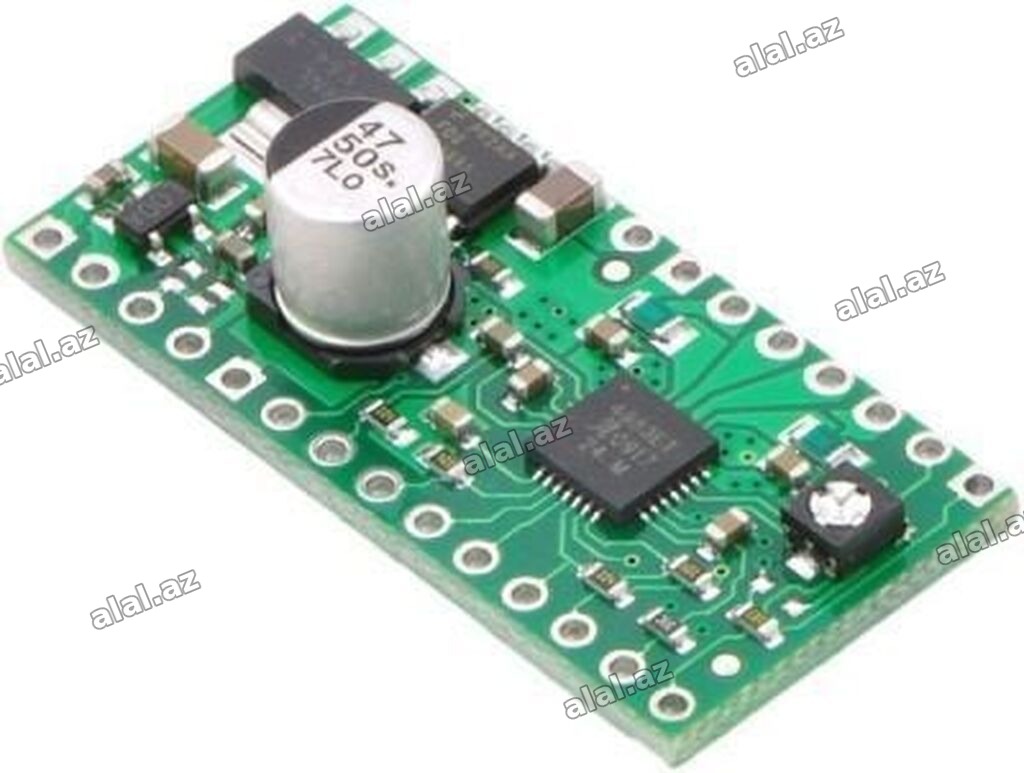

Kateqoriya: Elektronik Kartlar Motor Sürücü Kartları Məhsul: A4988 Gərginlik Regulyatorlu Step Motor Sürücü Kartı Qiymət: 43 A4988 əsaslı mikrostep bipolar step motor sürücü kartı üzərində əlavə 5V və 3.3V gərginlik regulyatorları inteqrə edilib. Lojik siqnalları bu regulyatorlardan qidalandırmaq mümkündür. Sadə STEP/DIR interfeysi ilə müxtəlif mikroadım rejimlərini dəstəkləyir və güclü qoruma funksiyaları ilə gəlir. Xüsusiyyətlər: - İş gərginliyi (motor gücü): 8–35 V (VMOT) - Lojik qidalanma: 3–5.5 V (VDD); kart üzərində 5V və 3.3V çıxış regulyatorları mövcuddur - Maksimal cərəyan: hər bobin üçün 2 A (düzgün soyutma və tənzimləmə ilə) - Mikroadım rejimləri: Tam, 1/2, 1/4, 1/8, 1/16 (MS1, MS2, MS3 pinləri ilə) - Tənzimlənə bilən cərəyan limiti: potensiometr vasitəsilə - Ağıllı keçid idarəetməsi: avtomatik sürətli/yavaş yavaşlama seçimi - Qoruma: yüksək cərəyan, aşağı gərginlik, termal bağlama, qısaqapanma - STEP və DIR siqnalları ilə istiqamət və addım idarəsi - Decoupling kondensatorlarının enerji mənbəyinə yaxın yerləşdirilməsi tövsiyə olunur (güc xətti üçün 4A‑dək) - Motor çıxışlarına sürətli diyotların əlavə edilməsi geri EMF-dən qorunma üçün tövsiyə olunur Qoşulma pinləri (nümunə): - VMOT, GND: motor güc mənbəyi (8–35 V) - 1A/1B və 2A/2B: motor fazaları - VDD, GND: lojik qida (3–5.5 V) və ya kartdakı regulyatordan - STEP, DIR, ENABLE, RESET, SLEEP, REF, MS1–MS3 Ölçülər: - Təxmini ölçü: 1.4" x 0.7" (şəkildə göstərilən layout) Vacib qeyd: - Sürücü enerjili ikən kabelləmə və ya motor bağlantılarını dəyişməyin; əvvəlcə gücü kəsin, sonra qoşulmaları edin.
